工作時不需要使用電源。
雙磁極激勵工作方式，磁場極性變化一周，傳感器輸出一對正負電脈沖信號。
只有當外加磁場極性發生變化，且磁感應強度達到激勵閾值時，傳感器才輸出一個脈沖信號，因此不會產生顫動現象，工作穩定可靠。
信號幅值與磁場變化速度無關，可在接近于零速下工作。
輸出信號可利用信號線進行遠傳，適合于局域網絡管理。
無機械觸點，無電火花，屬于本質安全型器件。
工作溫度范圍寬，環境適應性強。
原理概述
WG112零功耗傳感器(也稱為韋根傳感器)，是利用韋根效應制造的一種新型磁敏器件，能夠主動產生能量，使用時無需外加電源，就可發出尖銳的電壓脈沖信號。傳感器由一根經特殊加工處理的合金絲、纏繞在外的感應線圈和骨架引線等組成。

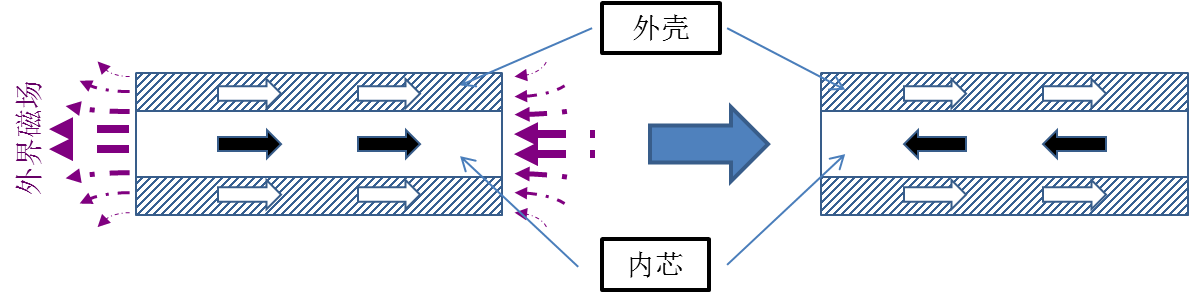

合金絲具有雙重磁性結構，其內芯為軟磁，外殼為硬磁。利用這種合金絲內外磁性的差異，在適當強度交變磁場激勵下，內芯磁化方向瞬間發生翻轉，指向與外殼磁化相同或相反的方向，并使合金絲周圍空間磁場發生突變，從而在感應線圈中感生出一組正負的電脈沖。脈沖幅值只與激勵磁場強度有關，與磁場變化速度無關，可實現“零速”計數檢測。
產品參數
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 激勵磁場 | B | 3 | 6 | 12 | mT |
| 脈沖信號幅值 | VO | 1.5 | V | ||
| 脈寬 | τ | 10 | 30 | us | |
| 直流內阻 | R | 600 | 950 | Ω | |
| 工作頻率 | f | — | 10 | kHz | |
| 工作溫度 | B | -20 | 125 | ℃ |
◆典型電路

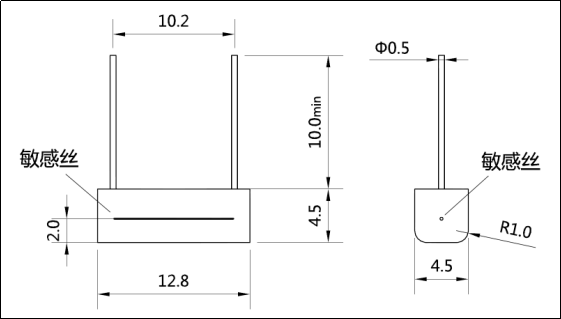

◆產品外形圖
引線為鍍錫銅質硬引線，引腳無正負極區分。
印記
產品印記為油墨印章，編號：WG112。
