注：表中數據均為典型值，功耗電流測試電壓為5.5V，環境溫度25℃。
| 型號 | 制造工藝 | 輸出狀態 | 封裝形式 | 功耗電流 (mA) |
負載能力 (mA) |
工作電壓 (V) |
BOP (mT) |
BRP (mT) |
BH (mT) |
工作溫度 (℃) |
AH3031R |
Bipolar | 10k上拉 | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 2.5 | -2.5 | 5.0 | -40~150 |
|
AH3031 |
Bipolar | 集電極開路 | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 2.5 | -2.5 | 5.0 | -40~150 |
|
AH3041 |
Bipolar | 集電極開路 | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 4.5 | -4.5 | 9.0 | -40~150 |
|
AH3041N |
Bipolar | 集電極開路 | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | -4.5 | 4.5 | 9.0 | -40~150 |
|
AH3051 |
Bipolar | 集電極開路 | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 7.5 | -7.5 | 15.0 | -40~150 |
|
AH3075 |
Bipolar | 集電極開路 | SOT23/SOT89/TO92 | 4 | 25 | 4.5~24 | 10.0 | -10.0 | 20.0 | -40~150 |
|
AH513 |
Bipolar | 集電極開路 | SOT89 | 4 | 25 | 4.5~24 | 5.0 | -5.0 | 10.0 | -55~150 |
雙極霍爾效應傳感器內置有反向電壓保護器、電壓調整器、溫度補償電路、霍爾電壓發生器、信號放大器、史密特觸發器和集電極開路輸出驅動器等電路單元。性能優良的電壓調整器和溫度補償電路，確保傳感器在較寬的電壓范圍和溫度范圍內穩定地工作，反向電壓保護電路避免了傳感器受到反向電壓的損傷。
雙極霍爾電路采用Bipolar工藝制成，具有更好的可靠性和穩定性，提供3款封裝形式：SOT-23-3L（ M型）、SOT-89（S型） 和 TO-92UA（UA型），均采用100%無鉛霧錫電鍍框架。

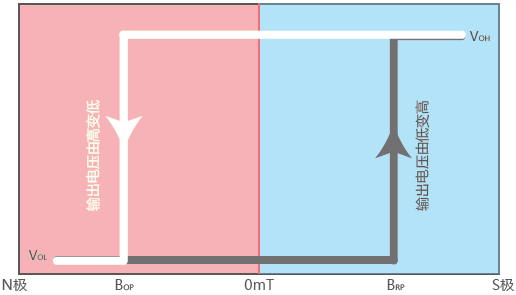

以N極觸發為例
磁鐵N極面對傳感器標志面且接近傳感器時（|B| ≥ |Bop|），傳感器輸出低電平；磁鐵 S極面對傳感器標志面且接近傳感器時（|B| ≥ |Brp|），傳感器輸出高電平。磁鐵遠離傳感器時（B=0） ，傳感器輸出狀態被鎖存保持不變。為了改變輸出狀態，必須施加相反極性的磁場。
注：SOT23-3L為N極觸發，SOT89和TO92UA為S極觸發。
